HORCH Audiogeräte NT1206 PR Netzteil

Das HORCH NT1206 PR ist ein qualitativ sehr hochwertiges Mono Netzteil für Röhrenmikrofone wie Neumann Gefell CMV563, UM57, M582 oder M92. Die Wahl der Richtchakteristik erfolgt stufenlos über ein Potentiometer an der Frontseite.

Dieses Netzteil sind rein analog aufgebaut nach dem Prinzip eines Stromreglers. Ein angekoppelter Spannungsregler gleicht lediglich die geringen Impedanzunterschiede der Heizwicklungen aus, was die gesamte Schaltung besonders rauscharm gestaltet. Die Schaltung ist nicht nur auf beste technische Daten ausgelegt, sondern auch auf eine lange Betriebssicherheit. Die Langlebigkeit der Röhre und die besonders hohe Geräuschspannungsarmut der 120V Anodenspannung, die sich direkt positiv auf Performance des Mikrofons auswirkt, stehen dabei im Vordergrund. Die 6V Heizspannung, real=5.8V, ist intern abgleichbar (bei Verwendung langer Kabel) und verfügt über einen zusätzlichen Stromregler der den Einschaltstrom der Röhren Heizung begrenzt.

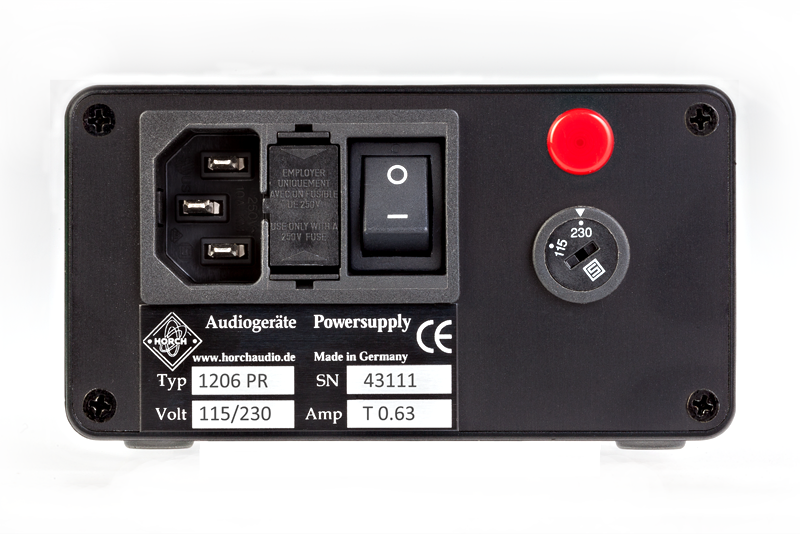

Der Spannungswähler auf der Rückseite gestattet die Anpassung an andere Strom Netze außerhalb Europas und somit den Gebrauch des Gerätes weltweit. Die Sicherung ist von außen zugänglich.

Die Gehäuse Erdung (SL-IEC- Gerätestecker) und der Audio Ausgang PIN 1 (Bei Auslieferung nicht verbunden) können im Bedarfsfall intern durch Jumper verbunden werden.

Der Anschluss des Mikrofons erfolgt über die 6 polige XLR Buchse, über zusätzlich erhältliche Kabeladapter sind auch Mikrofone mit anderen Steckerversionen anschliessbar.

Der Anschluss an einen Mikrofonvorverstärker erfolgt über den 3poligen XLR Ausgang.

Anschlussbelegung 6 PIN XLR Buchse::

1 0V
2 Audio a
3 Anodenspannung +120 V
4 Heizspannung 5,8 V / 140 mA
5 Audio b
6 Richtcharakteristik 0-120V
